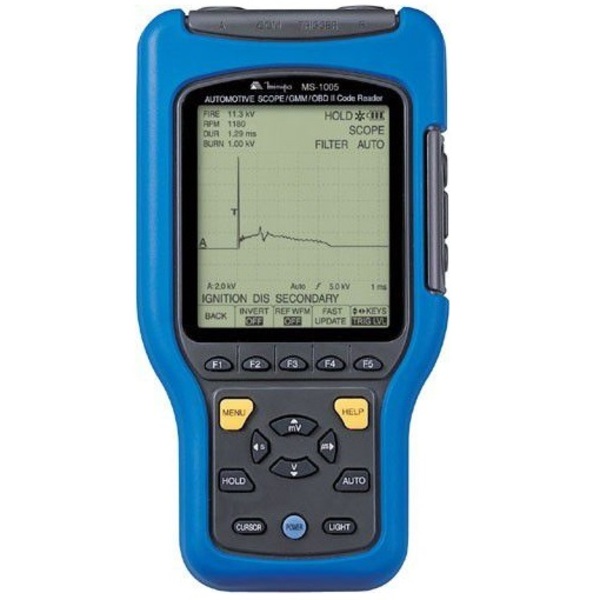

Osciloscópio E Multímetro Gráfico Automotivo Minipa Ms-1005

Aplicações muitas vezes scanners automotivos não oferecem a confiabilidade em seus testes. Visando suprir as deficiências destes instrumentos foi lançado o ms-1005 equipado com um osciloscópio digital (dso) e um multímetro gráfico (gmm) atendendo todas as necessidades dos profissionais desta área.   geral a precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°c ± 5°c se não especificado de outra forma e umidade relativa ≤ 80%. Ciclo de calibração recomendado de 1 ano.    segurança este equipamento acordo com a categoria de instalação ii 300v pela iec61010-1 ul3111-1 e c22.2 no. 1010-1. Como determinado pela norma de segurança nr-10 utilize sempre equipamentos de proteção individual.   características ● display lcd: gráfico 280x240 pontos com luz de fundo; digital 3 4/5 dígitos 5000 (contagens); área de visualização: 91x78mm. ● taxa de amostragem: 25msa/s (máximo para um canal). ● indicação de nível de bateria: . ● 51 formas de onda padrão para comparação. ● multímetro gráfico true rms. ● função “glitch snare” para registro de forma de onda na função teste de componentes. ● testes pré-ajustados para teste rápido da maioria dos sensores atuadores e sistemas automotivos ● informações internas de referência como procedimento de conexão ao circuito sinal de referência padrão em condições normais teoria de operação e pontos de pesquisa de defeitos para cada teste pré-ajustado. ● função de ignição no secundário indica forma de onda juntamente com a tensão de faísca rpm tempo e a tensão de combustão. ● função diesel permite o ajuste do tempo de injeção da bomba e a rotação utilizando acessórios opcionais. ● interface usb 1.1. ● auto power off ajustável. ● data hold. ● modo máximo / mínimo / relativo. ● coeficiente de temperatura: 0.1 x (precisão especificada) / °c ( 28°c; 82°f). ● ambiente de operação: 0°c a 40°c (32°f ~ 104°f). ● ambiente de armazenamento: -20°c a 60°c (-4°f ~140°f). ● umidade relativa: ≤ 80% (0°c ~ 35°c); ● ≤ 70% (0°c ~ 55°c). ● alimentação: baterias recarregáveis (fonte 12vdc). ● duração da bateria: 4h com iluminação desligada. ● emc: en 61326-1. ● dimensões: 230(a) x 120(l) x 50(p)mm. ● peso: aprox. 870g (2.57kg com maleta).   acessórios 1. Manual de instruções (1 peça) 2. Adaptador ac para dc / recarregador de bateria (1 peça) 3. Baterias recarregáveis (1 conjunto) 4. Pontas de prova blindadas (2 peças) 5. Terminais de terra para pontas de prova blindadas (2 peças) 6. Garras jacaré (3 peças) 7. Pino de teste (3 peças) 8. Prolongador / adaptador 2mm (3 peças) 9. Garra capacitiva secundária (1 peça) 10. Terminal de terra para garra capacitiva secundária (1 peça) 11. Garra indutiva (1 peça) 12. Bolsa de transporte (1 peça) 13. Cabo e software da interface usb (1 peça)   tensão dc • faixas: 500mv 5v 50v 500v 600v • precisão: ± (0.3%+5d) • resolução: 0.1mv 1mv 10mv 100mv 1v • impedância de entrada: 10mω • proteção de sobrecarga: 600v rms   tensão ac (true rms) • faixas: 500mv 5v 50v 500v 600v • precisão: ± (0.5%+5d) para 40hz ~ 400hz ± (2.5%+5d) para 400hz ~20khz • resolução: 0.1mv 1mv 10mv 100mv 1v • resposta em freqüência: 40hz ~ 20khz • impedância de entrada: 10mω • proteção de sobrecarga: 600v rms   tensão ac+dc (true rms) • faixas: 500mv 5v 50v 500v 600v • precisão: ± (0.8%+5d) para 40hz ~ 400hz ± (3.0%+5d) para 400hz ~10khz • resolução: 0.1mv 1mv 10mv 100mv 1v • resposta em freqüência: 40hz ~ 10khz • impedância de entrada: 10mω • proteção de sobrecarga: 600v rms   corrente dc (saída da garra corrente) • faixa: 30a • relação de saída: 100mv/a • precisão: ±1% da leitura + 2ma • resolução máxima: 1ma dc • leitura mínima: 5ma dc • sensibilidade à posição do condutor: ± 1% relativo ao centro da leitura • resistência de carga: 10kw típica • tensão máxima no condutor: 300v dc   corrente ac (saída da garra corrente) • faixa: 30a • relação de saída: 100mv/a • precisão: ±1% da leitura + 2ma • resolução máxima: 1ma ac • leitura mínima: 5ma ac • sensibilidade à posição do condutor: ± 1% relativo ao centro da leitura • resistência de carga: 10kw típica • tensão máxima no condutor: 240v ac rms   resistência • faixas: 500ω 5kω 50kω 500kω 5mω 30mω • precisão: 500ω ~ 500kω ± (0.5%+5d) 5mω ± (0.75%+5d) 30mω ± (0.75%+10d) • resolução: 0.1ω 1ω 10ω 100ω 1kω 10kω   freqüência • faixas: 10hz 100hz 1khz 10khz 100khz 1mhz 5mhz • precisão: 10hz ~ 5mhz ± (0.1%+3d) • resolução: 1mhz 10mhz 0.1hz 1hz 10hz 100hz 1khz   largura de pulso (∆t) • faixa: 2µs ~ 450ms • limite: largura de pulso > 2µs • resolução: 0.01ms 0.1ms • indicação: borda de subida e descida   duty cycle • faixa: 2% ~ 98% • limite: largura de pulso > 2µs • resolução: 0.1%   dwell • faixa: 3.6° ~ 356.4° • precisão: ± (1.2°/krpm + 2d) • resolução: 0.1°   medida de rpm • faixas:120rpm ~ 20000rpm (4 cilindros) 60rpm ~ 10000rpm (2 cilindros) • precisão: ± 2rpm • resolução: 1rpm   temperatura • faixas:-50°c ~ 500°c 500°c ~ 1300°c -58°f ~ 500°f 500°f ~ 2372°f • precisão: ± 3°c / 5.4°f • resolução: 0.1°c 1°c / 0.1°f 1°f    teste de diodo • faixa: diodo • precisão: display exibe a queda de tesão aproximada do diodo • tensão de circuito aberto: aprox. 3.0v dc • precisão: ± (2.0% + 5d)   teste de continuidade • faixa: buzina • descrição: a buzina toca se a resistência for menor que aprox. 70ω • tensão de teste: aprox. 1.2v dc • tempo de resposta: 1ms   horizontal (osciloscópio) • taxa de amostragem: 25ms/s • tamanho do registro: 1000 pontos • taxa de atualização: tempo real roll • precisão: ±(0.1% + 1 ponto) • taxa de varredura: 1µs a 50s na seqüência 1-2-5 (modo osciloscópio) 5s a 24h na seqüência 1-2-5 (modo gmm)   vertical (osciloscópio) • largura de banda: dc a 5mhz; -3db • resolução: 8 bits • canal: 2 canais • acoplamento: ac dc gnd • impedância de entrada: 1mω // 70pf • máxima tensão de entrada: 300v (cat ii) • volt/divisão: 50mv a 100v na seqüência 1-2-5 • precisão: ±3%   trigger (osciloscópio) • fonte de trigger: cha chb trigger (externo) • sensibilidade (cha): • sensibilidade (trigger): 0.2vpp • modos: single normal auto • acoplamento: ac dc • rampa: bordas de subida ou descida   outros (osciloscópio) • captura de picos aleatórios: modo osciloscópio (somente em teste de componentes) • modos de aquisição: modo osciloscópio • memória de configuração: 8 formas de onda e configurações • forma de onda de referência: 51 formas de onda e configurações • cursor: tempo e tensão • configuração do instrumento: idioma contraste  reticulado.   pack de baterias modelo: 160aah5bml. • especificações: 6v ~ 1600 mah. • material: ni-mh.
