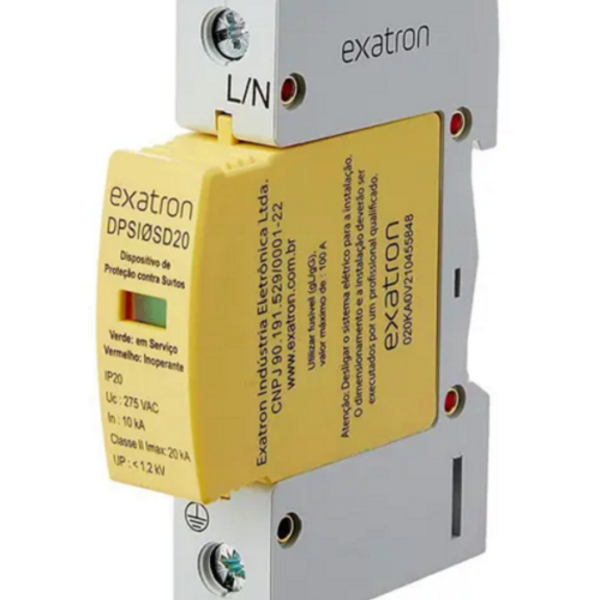

Dispositivo De Proteção Contra Surtos - Slim Bivolt - 20 Ka

Descrição   dispositivo de proteção contra surtos - slim / din dps bivolt - 20 ka     o dispositivo de proteção contra surtos slim bivolt - 20 ka (dpsi0sd20) exatron é um equipamento monopolar com tecnologia mov (zno), capaz de limitar surtos elétricos em instalações de baixa tensão, provocados por descargas atmosféricas e manobras no sistema elétrico.     este equipamento possui um dispositivo termomecânico que sinaliza o estado de funcionamento.      características técnicas • código: slim. • máxima tensão ac de operação contínua (uc ): 275v. • máxima tensão ceifada @ 1,2 ka : < 750v. • máxima tensão ceifada @ in (up): < 1,2 kv. • resistência de isolamento @ 500 vdc: > 100 mω. • máxima corrente de descarga imax (8/20µs): 20 ka. • corrente nominal de descarga imax (8/20µs): 10 ka. • máxima energia @ 2 ms: 400j. • tempo de resposta: < 25 ns. • temperatura de operação: – 40°c a 80°c. • grau de proteção: ip20. • seção dos condutores de conexão: 6 mm² a 16 mm². • torque de aperto dos terminais: 5 nm. • fixação: trilho din 35 mm. • dimensões: 90 x 68 x 18 mm. • módulo de reposição plugável. • dps classe 2 e 3. • garantia: 2 anos.

instalação:     para garantir a proteção contínua da linha (rede) na qual o dps foi instalado, é necessário que seja feito uma inspeção periódica no dispositivo, verificando seu estado de funcionamento. Se a instalação no cd ou junto do equipamento que se deseja proteger individualmente foi inviável e o dps tiver que ser instalado distante do ponto de conexão, recomenda-se utilizar o borne do dispositivo como ponto de continuidade para a alimentação da carga a ser protegida, conforme nbr5410. Utilize equipamentos de proteção e ferramentas adequadas na instalação.     a instalação do dps é em paralelo aos circuitos e não interrompe a corrente elétrica caso o mesmo esteja fora de operação. Tipo de ligação utilizada quando o condutor neutro for aterrado.
