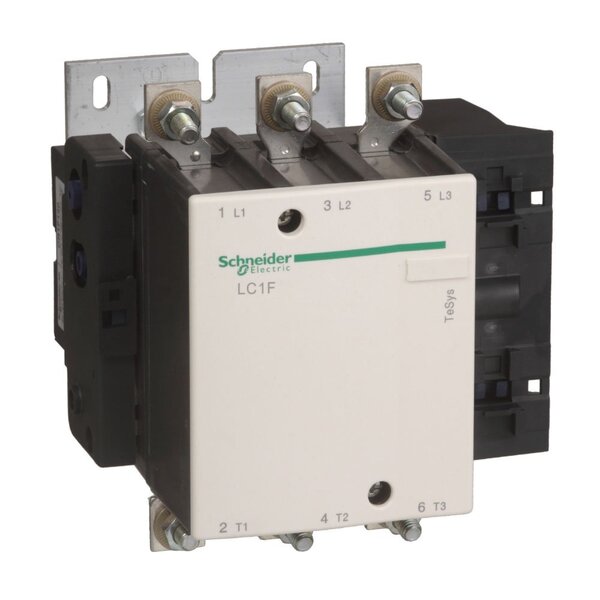

Contator Schneider Electric Principal Trip 265a S/bobina

Contator schneider electric principal trip 265a s/bobina características: gama tesys nome do produto tesys f tipo de produto ou componente: contator nome abreviado do dispositivo: lc1f aplicação do contator: carga resistiva; controle do motor categoria de uso ca-3 ca-4 ca-1 descrição de polos 3p power pole contact composition: 3 na [ue] tensão de operação nominal: = 1.000 v ca 50/60 hz = 460 v cc [ie] corrente nominal de operação: 350 a 40 °c a = 440 v ca ca-1 265 a 55 °c a = 440 v ca ca-3 alimentação do motor kw: 132 kw a 380..0,400 v ca 50/60 hz (ca-3) 140 kw a 415 v ca 50/60 hz (ca-3) 140 kw a 440 v ca 50/60 hz (ca-3) 147 kw a 1.000 v ca 50/60 hz (ca-3) 160 kw a 500 v ca 50/60 hz (ca-3) 75 kw a 220 a 240 v ca 50/60 hz (ca-3) 160 kw a 660 a 690 v ca 50/60 hz (ca-3) 51 kw a 400 v ca 50/60 hz (ca-4) tensão de circuito de controle: 24 a 1000 v ca 40 a 0,400 hz with lx1/lx9 coil 24 a 460 v cc with lx4 coil 100 a 250 v ca 50/60 hz with lxe coil 100 a 380 v with lxe coil [uimp] tensão suportável de impulso nominal: 8 kv categoria de sobretensão: iii [ith] corrente térmica ao ar livre convencional: 350 a a menor que 40 °c capacidade de fechamento nominal irms: 2650 a ca para iec 60947-4-1 capacidade de corte nominal: 2120 a para iec 60947-4-1 [icw] corrente nominal de curta duração admissível: 2200 a a menor que 40 °c - 10 s 1230 a a menor que 40 °c - 30 s 950 a a menor que 40 °c - 1 mín 620 a a menor que 40 °c - 3 mín 480 a a menor que 40 °c - 10 mín classificação do fusível associado: 315 a am a menor que = 440 v 400 a gg a menor que = 440 v impedância média: 0,3 mohm - ith 350 a 50 hz [ui] tensão de isolamento nominal: 1000 v para iec 60947-4-1 1500 v para vde 0110, grupo c dissipação de alimentação por polo: 37 w ca-1 21 w ca-3 limites de tensão de circuito de controle funcionamento: 0,85 a 1,1 uc ca 40 a 0,400 hz saída: 0,35 a 0,55 uc ca 40 a 0,400 hz funcionamento: 0,85 a 1,1 uc cc saída: 0,15 a 0,2 uc cc funcionamento: 85 a 275 v ca 50/60 hz saída: 0 a 60 v ca 50/60 hz funcionamento: 85 a 418 v cc saída: 0 a 45 v cc dissipação de calor: 8 w 2,2 a 2,5 w tempo de funcionamento: 40 a 65 ms fechamento of with lx1/lx9 coil 100 a 170 ms abertura of with lx1/lx9 coil 40 a 50 ms fechamento of with lx4 coil 40 a 65 ms abertura of with lx4 coil 40 a 80 ms fechamento of with lxe coil 6 a 54 ms abertura of with lxe coil suporte de montagem: placa padrões: iec 60947-1 iec 60947-4-1 jis c8201-4-1 en 60947-1 en 60947-4-1 certificações do produto: abs cb dnv rmros ul csa rina lros (lloyds register of shipping) bv conexões - terminais: circuito de potência: barra 2 cabo(s) - transversal seção do barramento: 32 x 4mm circuito de potência: terminais olhais/anéis 1 cabo(s) 240 mm² circuito de potência: conector 1 cabo(s) 240 mm² circuito de potência: ligação com perne circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 a 4 mm² flexível sem ponta do cabo circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 a 4 mm² flexível com circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 a 4 mm² flexível com circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 a 2,5 mm² sólido sem ponta do cabo circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 a 4 mm² circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 a 4 mm² circuito de controle: terminais de braçadeiras roscadas 1,0 cabo(s) 0,2 a 2,5 mm² flexível sem ponta do cabo circuito de controle: terminais de braçadeiras roscadas 1,0 cabo(s) 0,25 a 2,5 mm² flexível com circuito de controle: terminais de braçadeiras roscadas 1,0 cabo(s) 0,2 a 2,5 mm² sólido sem ponta do cabo torque de aperto circuito de potência: 35 n.m circuito de controle: 1,2 n.m circuito de controle: 0,6 n.m durabilidade mecânica 10 mciclos potência de irrupção em va: 600 a 700 va, 40..0,400 hz cos phi 0,9 (at 20 °c)with lx1/lx9 coil 655 a 803 va (at 20 °c)with lx4 coil 300 a 350 va, 50/60 hz cos phi 0,5 (at 20 °c)with lxe coil 300 a 310 va (at 20 °c)with lxe coil consumo de potência de manutenção em va: 8 a 10 va 3,68 a 4,53 va 4,5 a 7,0 va 2,5 a 4,0 va maximum operating rate: 2400 cic/h a menor que 55 °c compatibilidade de gama: lc1f grau de proteção ip: ip20 face frontal com mortalhas para iec 60529 ip20 face frontal com mortalhas para vde 0106 tratamento de proteção: th temperatura ambiente do ar para funcionamento: -5 a 55 °c temperatura ambiente do ar para armazenamento: -60 a 80 °c temperatura ambiente do ar admissível ao redor do dispositivo: -40 a 70 °c força mecânica: vibrações contator aberto: 2 gn, 5 a 300 hz vibrações contator fechado: 5 gn, 5 a 300 hz choques contator aberto: 6 gn for 1/2 sine wave (11 ms) choques contator fechado: 15 gn for 1/2 sine wave (11 ms) dimensões: altura 20,3 cm largura 20,15 cm profundidade 21,3 cm peso do produto 8,54 kg garantia do fornecedor: 18 meses
