Bomba Solar 210w Ztroon 3 77m Ou 6m³/dia 3zts1.2-77-24-

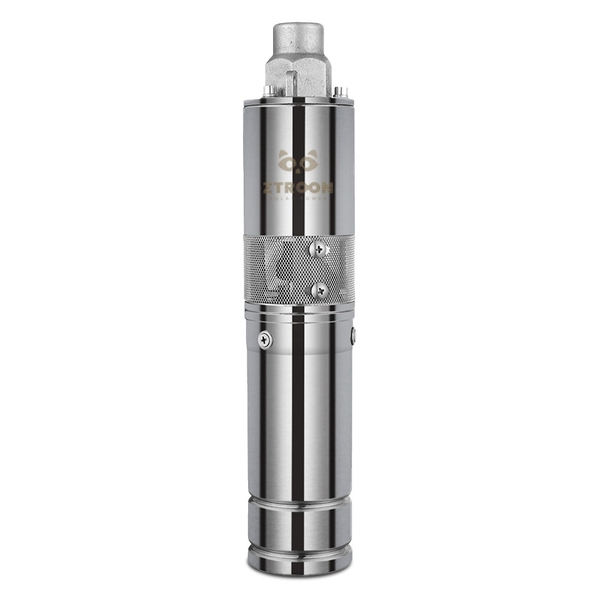

VISÃO GERAL DA BOMBA SOLAR HELICOIDAL ZTROON 3ZTS1.2-77-24-210W

A bomba de água 3ZTS1.2-77-24-210W movida a energia solar, da ZTROON, possui motor helicoidal, do tipo submersa, fornecendo bombeamento de água de até 7.200 Litros/dia (1.2 m³/hora) para sistemas Off Grid de energia solar fotovoltaica. Neste modelo, a bomba tem conexão de 0,75 e altura manométrica máxima de 77 m. A Bomba Solar Helicoidal ZTROON, do tipo Palito/ Caneta, oferece o melhor custo-benefício para sistemas de bombeamento de água com energia solar, por aliar maior capacidade manométrica e alta eficiência energética.

Assim, é possível obter alto rendimento mesmo com a instalação de menos painéis. O preço de todo o sistema fica mais barato — sem perder o alto rendimento e uma excelente vazão de água. Eficiência e Monitoramento Desenvolvida para transportar água limpa de forma veloz e eficaz por longos períodos, esta bomba solar caneta conta com motor de ímã permanente sem escovas, o que gera um ganho de 15% a 20% na eficiência – uma performance que pode ser monitorada de forma constante em um moderno display de LED acoplado ao controlador, no qual é possível conferir facilmente potência, tensão, corrente e velocidade, entre outras funcionalidades, o que torna a manutenção do equipamento rápida e prática. Tecnologias e Múltiplas Proteções A qualidade de cada peça garante a alta performance no abastecimento de água com a bomba solar profissional ZTROON Entre os diferenciais do equipamento estão o rolamento duplo TYBC (que suporta maior pressão axial e dura mais que os rolamentos de esfera comuns) e diversas proteções avançadas (que previnem contra sobretensão, tensão baixa, sobrecorrente e altas temperaturas). Certificação e Padrão de Qualidade Internacional As Bombas Solares ZTROON são testadas internacionalmente a aprovadas em rigorosos testes para comprovar a confiabilidade dos equipamentos. Todas as linhas contam com Certificado CE, que atesta a conformidade com os mais altos padrões internacionais de qualidade. Além disso, a fabricante cumpre também todas as normas do IS0 9001, designado a empresas que atendem a todos os requisitos do Sistema de Gestão de Qualidade (SGQ). Peças de Reposição A NeoSolar disponibiliza os seguintes acessórios para os diferentes modelos de Bomba Solar ZTROON:

• Eixo Helicoidal para Bomba Solar: parafusos (helicoide) compatível com diferentes modelos da Bomba ZTROON para reposição em caso de desgaste
• Sensor de Nível de Poço para Bomba Solar: dispositivo ativado mecanicamente para impedir o funcionamento a seco das bombas solares.

Em caso de mau funcionamento ou desgaste das peças originais, adquira os acessórios de reposição e conte com o suporte da NeoSolar para auxiliá-lo em caso de qualquer dúvida. Bomba Solar Submersa A bomba de água submersa é instalada dentro da água — seja em um poço, reservatório ou até mesmo água corrente (preferencialmente encamisado em casos de fontes de água aberta). Geralmente é longa e cilíndrica para facilitar a instalação em poços, mas pode igualmente ser instalada em reservatórios. Com refrigeração facilitada, são eficientes, robustas e duráveis, com baixíssima manutenção. Veja outras aplicações.

A Energia Solar Fotovoltaica é a opção mais econômica e confiável para bombeamento de água, gerando economia significativa na instalação e operação, além da geração limpa, renovável, silenciosa e inesgotável. As bombas de água que utilizam a energia captada pelo painel solar não precisam de bateria e dispensam o uso de energia elétrica. Bomba Solar Submersa – Tipo Helicoidal De forma resumida, uma bomba solar helicoidal funciona comprimindo a água entre o rotor e o estator para passar pela bomba. Oferecem vazão moderada e alta pressão, demandando manutenção mínima. Não operam a seco. Tipos de Bombas Solares ZTROON A Bomba Solar ZTROON está disponível em quatro linhas: Helicoidal, Centrífuga, Híbrida e Superfície.

POR QUE COMPRAR - BOMBA SOLAR HELICOIDAL ZTROON Suporte Técnico NeoSolar: Conte com os maiores especialistas Off Grid do Brasil e peças de reposição para manutenção.

Motor de Ímã Permanente sem Escovas: Eficiência 15% a 20% maior para a bomba, além de baixa manutenção e alta durabilidade.
Material Especial Resistente: Eixo e Corpo da bomba em Aço Inox 304. Vedação Mecânica em Liga Especial.
Rolamento Duplo TYBC: Suporta maior pressão axial e dura mais que os rolamentos de esfera comuns.

Bombas com Certificado CE e empresa ISO 9001: Qualidade e confiabilidade garantidas. Driver Externo c/ Display LED para Monitoramento Avançado: O equipamento conta com leitura da potência, tensão, corrente, rotação e status de funcionamento, entre outras funcionalidades.

Boia e Sensor de Nível: Driver externo conta entradas para o sensor de nível de poço e boia de nível para o reservatório — itens adicionais, que automatizam o sistema de bombeamento. Função MPPT de Alta Eficiência: Controlador da bomba permite maior aproveitamento da energia solar, rastreando o ponto de máxima potência.

Controle Automático de Velocidade: Ajusta automaticamente a velocidade de acordo com a energia solar. Liga e desliga automaticamente. Soft Start – Partida Suavizada: Sem impulsos de corrente na partida, protege o motor da bomba. Proteções Avançadas: Proteções contra sobretensão, tensão baixa, sobrecorrente e altas temperaturas. Driver com Proteção IP65: Proteção contra água e sujeira - Grau de Proteção IP65.

ESPECIFICAÇÕES DA BOMBA SOLAR HELICOIDAL ZTROON 3ZTS1.2-77-24-210W

Tipo de Bomba: Submersa Marca e Modelo: ZTROON - 3ZTS1.2-77-24-210W Vazão Diária Máxima*: 7.200 L/dia Altura Manométrica Máxima: 77 metros Tensão de Alimentação: 30-48 Vcc Potência da Bomba: 210 W Diâmetro da Bomba: 3pol" Líquido de Bombeamento: Água Conexão: 0,75" Dimensões: 540 x 350 x 150 mm Peso: 11 kg Permite Bateria: Não Tipo de Bomba (Motor): Helicoidal Submersão Máxima: 30 metros

*Na condição de 6 horas de sol pleno.

INFORMAÇÕES DE CÁLCULO, INSTALAÇÃO E CUIDADOS NECESSÁRIOS

Para saber qual a melhor bomba solar para o seu tipo de bombeamento de água, veja alguns fatores que influenciam na escolha: - O líquido que será transportado; - O local de onde o líquido será retirado;

• Vazão necessária em L/dia; -Altura manométrica total em metros.

Para o cálculo da altura manométrica, em metros de coluna d’água (mca), você deve ter em mente que ela representa a energia que a bomba deverá transferir ao líquido para transportar desde o reservatório ou poço, até o local desejado. Nas bombas submersas, a altura manométrica total é a soma da distância total na vertical entre a superfície do poço/reservatório até o ponto de entrega da água, com as perdas de carga da tubulação. A perda de carga é calculada através de tabelas específicas, no entanto para valores aproximados considera-se cerca de 10% do comprimento total da tubulação.

Por exemplo, se a tubulação tem 30 metros de comprimento, a perda de carga será 10% deste valor, resultando em 3 metros. Assim, a altura manométrica total será a distância da saída da bomba até o ponto de entrega de água, com o acréscimo dos 3 metros.

OBS: em caso de dificuldades para calcular a altura manométrica, use como referência nossa.

Para um valor mais preciso, existe uma pequena diferença no cálculo da altura manométrica para bombas helicoidais e centrífugas:

Bomba helicoidal, vibratória e diafragma: considera-se a altura desde a saída de água da bomba até o ponto de entrega;

Bomba centrífuga: considera-se a altura desde o nível dinâmico do poço ou reservatório até o ponto de entrega.

Na hora de instalar a bomba de água solar é recomendado que se tenha alguns cuidados básicos tais como: esteja atento ao isolamento necessário da conexão do cabo a fim de evitar infiltrações e danificar o equipamento. Ao submergir a bomba solar de água, utilize uma corda ou cabo de aço para descê-la ao poço artesiano ou reservatório, evitando o uso do cabo elétrico da bomba, pois pode romper. A bomba de água deve ficar pelo menos 5 metros do nível dinâmico do poço, mas mantenha uma certa distância do fundo.
