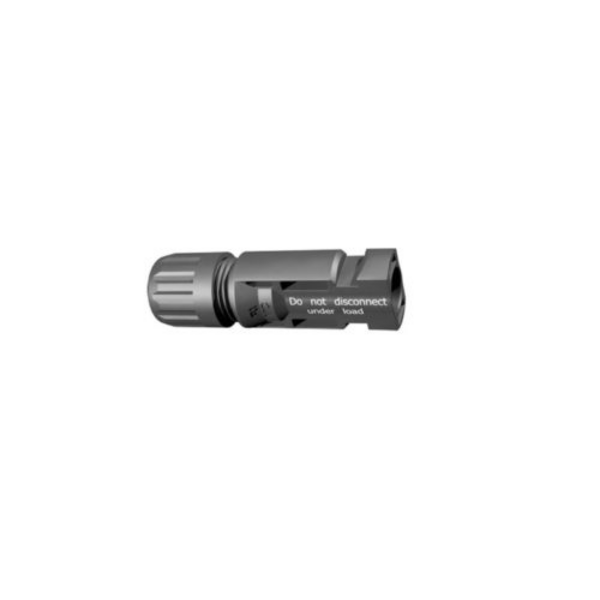

Acoplador Fêmea - Staubli

Acoplador fêmea foram desenvolvidos e patenteados pela empresa suíça chamada multi-contact (atualmente staubli conectores elétricos), especialmente para utilização em sistemas fotovoltaicos. Existiram gerações anteriores, mas o mc4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos. dentre outras vantagens, podemos destacar:

facilidade de conexão entre painéis (série ou paralelo), e com os inversores; resistência ao tempo (proteção uv), umidade e intempéries; travamento automático; fácil montagem e acoplamento aos cabos; instalação e acabamento profissional; a caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo

dados técnicos sistema de conectores : 4mmtensão nominal : 1000v dc (iec 62852) 1500 v dc (2pfg2330)1 1500 v dc (ul)corrente nominal tüv (85°c):22,5a (2,5mm²)39a (4mm², 6mm²)45a (10mm²)corrente nominal ul (85°c)30a (14 awg)30a (12 awg/10 awg)50a (8 awg)tensão de controle :12kv (1.000v dc (tüv)):::16kv (1.500v dc (tüv))faixa de temperatura ambiente:-40°c…+85°c(tüv)-40°c…+75°c (ul)temperatura limite superior 105°c (iec)classe de proteção ip65, ip68 (1h/ 1m) ip2xcategoria de sobre tensão / catiii / 3resistencia de contato conectores =0,25m?classe de segurança:1.000 v dc: ii:::1.500 v dc: 0sistema de contato: multilamtipo de conexão: crimpado / crimpingmaterial de contato cobre, estanho / placa de estanhomaterial isolamento: pc / pasistema de travamento: tipo “locking”classe inflamabilidade: ul94-v0resistencia a amoníaco (conforme a dlg): 1500h 70°c/70% rh, 750ppmteste de névoa salina, grau de severidade 6: iec 60068-2-52certificação tuv rheiland, em acordo com iec 62852: num. R60127190certificação tüv rheiland, em acordo com 2pfg2330: num. R60087448certificação ul, em acordo com ul 6703: num. E343181certificação csa, em acordo com ul 6703: num. 250725certificação cqc cnca/cts0002-2012: num. Cqc16024138286 staubli conector 32.0017p0001-ur pv-kst4/6ii-ur acoplador macho dados técnicossistema de conectores : 4mmtensão nominal : 1000v dc (iec 62852) 1500 v dc (2pfg2330)1) 1500 v dc (ul)corrente nominal tüv (85°c):22,5a (2,5mm²)39a (4mm², 6mm²)45a (10mm²)corrente nominal ul (85°c)30a (14 awg)30a (12 awg/10 awg)50a (8 awg)tensão de controle :12kv (1.000v dc (tüv)):::16kv (1.500v dc (tüv))faixa de temperatura ambiente:-40°c…+85°c(tüv)-40°c…+75°c (ul)temperatura limite superior 105°c (iec)classe de proteção ip65, ip68 (1h/ 1m) ip2xcategoria de sobre tensão / catiii / 3resistencia de contato conectores =0,25m?classe de segurança:1.000 v dc: ii:::1.500 v dc: 0sistema de contato: multilamtipo de conexão: crimpado / crimpingmaterial de contato cobre, estanho / placa de estanhomaterial isolamento: pc / pasistema de travamento: tipo “locking”classe inflamabilidade: ul94-v0resistencia a amoníaco (conforme a dlg): 1500h 70°c/70% rh, 750ppmteste de névoa salina, grau de severidade 6: iec 60068-2-52certificação tüv rheiland, em acordo com iec 62852: num. R60127190certificação tüv rheiland, em acordo com 2pfg2330: num. R60087448certificação ul, em acordo com ul 6703: num. E343181certificação csa, em acordo com ul 6703: num. 250725certificação cqc cnca/cts0002-2012: num. Cqc16024138286
