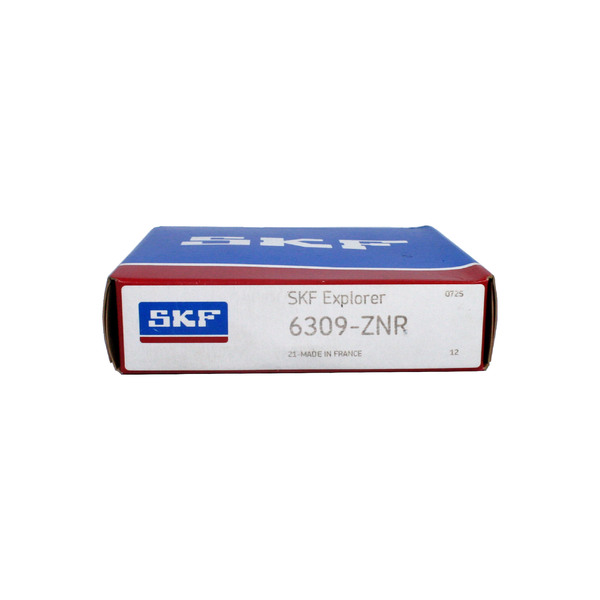

6309-znr Rolamento Skf

Dimensões

45 mm diâmetro do furo
100 mm diâmetro externo
25 mm largura 62.18 mm diâmetro do ressalto
86.7 mm diâmetro do rebaix
96.8 mm diâmetro da ranhura para anel de retenção
106.5 mm diâmetro externo do anel de retenção
2.7 mm largura da ranhura para anel de retenção
3.28 mm distância do anel externo desde a face lateral até a ranhura para anel de retenção
2.46 mm largura do anel de retenção max.0.6 mm raio inferior da ranhura para anel de retenção
min.1.5 mm dimensão de chanfro
